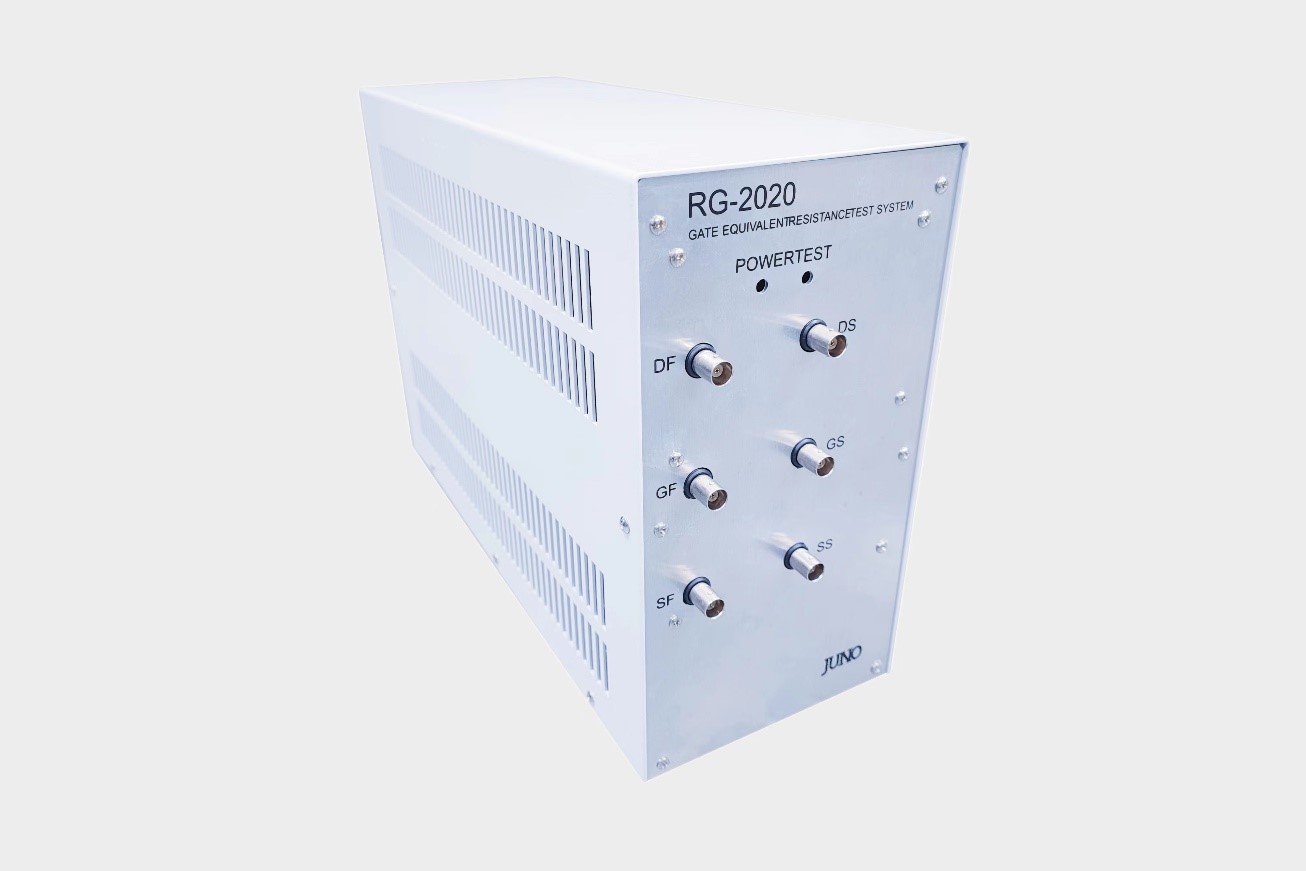

RG-2020 Tester

Dimension:    390mm（L）X 145mm（W）X 270mm（H）

Specification：

RG

            Test Range： 0.1Ω～99.9Ω

            Accuracy   ：±2%±0.1Ω

Cg（Ciss、Coss、Crss）

            Test Range：0.1pF～300nF

            Accuracy    ：±2%±0.01pF

Sine wave

            Voltage     ：0.05V～1.00V（0.05V/step）

            Frequence ：100KHz～1MHz（100KHz/step）

Vds

            Voltage   ：0V～±100V（1V/step、Limiting current 5mA）

Test Station Setup

For running one test station

For running two test stations simutanously
